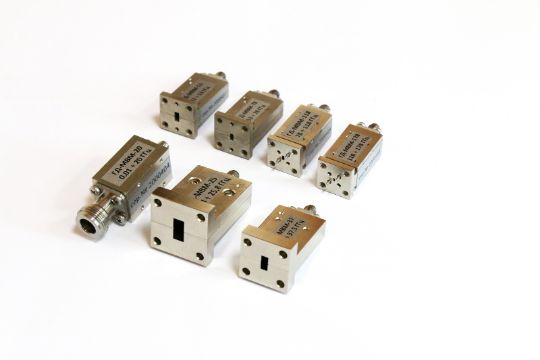

Головки детекторные

Главная / Продукция / Измерительное СВЧ оборудование / Головки детекторные

Назначение

Головки детекторные поставляются в двух вариантах:

  • с высокой чувствительностью
  • с аттенюатором на входе для улучшения согласования

Технические характеристики

Головки детекторные0.01…20 ГГц17.44…25.95 ГГц 25.95…37.5 ГГц 37.5…53.57 ГГц53.57…78.33 ГГц 78.33…118.1 ГГц118.1…178.4 ГГц
Сечение волновода, мм
11x5,57,2x3,4 5,2x2,63,6x1,82,4x1,21,6x0,8
Входной портКоаксиальный N-типаПрямоугольный фланец согласно ГОСТ 13317-89Прямоугольный фланец согласно ГОСТ 13317-89Прямоугольный фланец согласно ГОСТ 13317-89Прямоугольный фланец согласно ГОСТ 13317-89Прямоугольный фланец согласно ГОСТ 13317-89Прямоугольный фланец согласно ГОСТ 13317-89
Выходной порт Коаксиальный SMA Коаксиальный SMAКоаксиальный SMA Коаксиальный SMA Коаксиальный SMA Коаксиальный SMA Коаксиальный SMA
Допустимая входная мощность, мВт15151515151515
Чувствительность на уровне мощности 10мкВт, мкВ/мкВт70070060080013505001000
Габариты, мм, не более13055x30x30
Масса, г, не более130150
